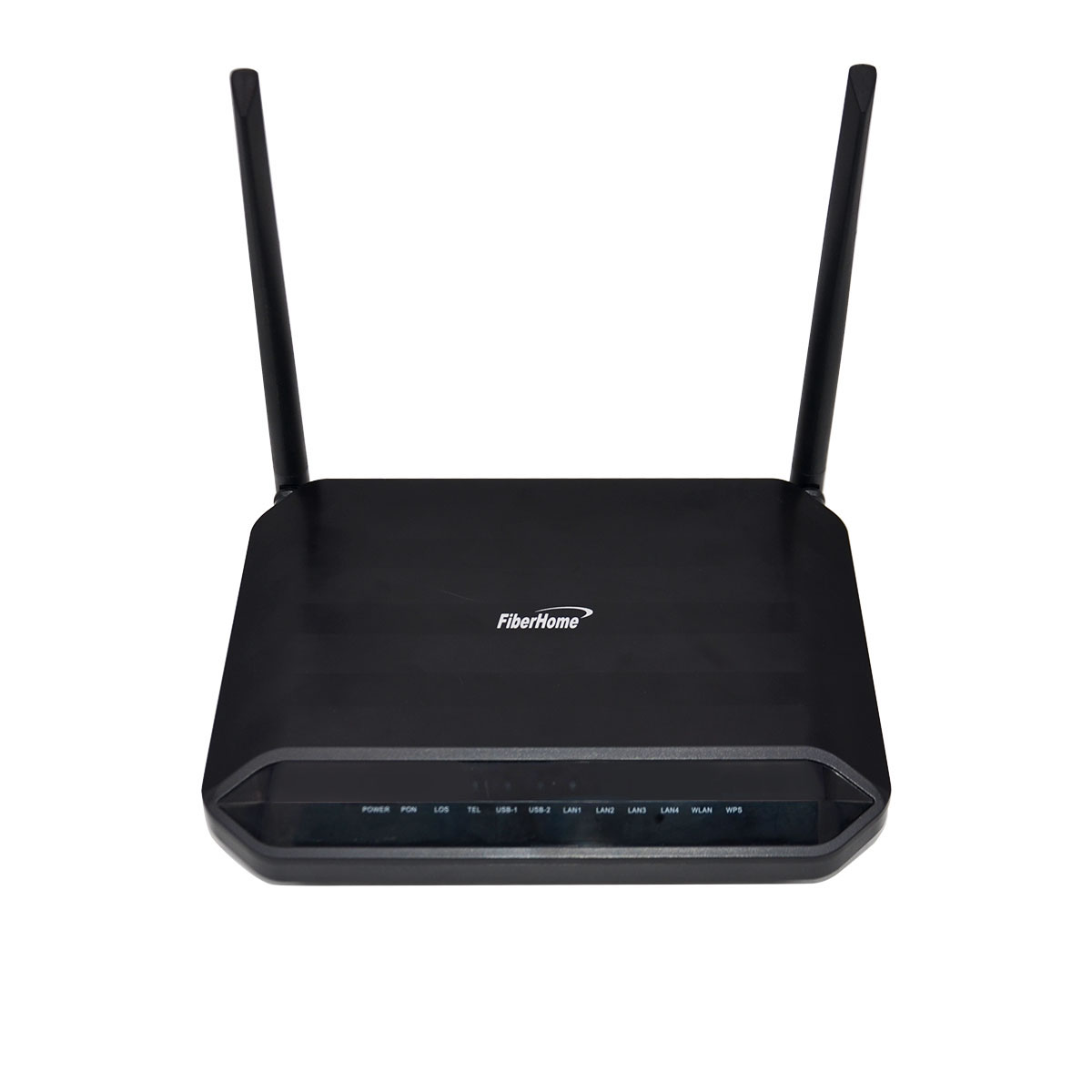

GUIA RÁPIDO DE SUA CONEXÃO

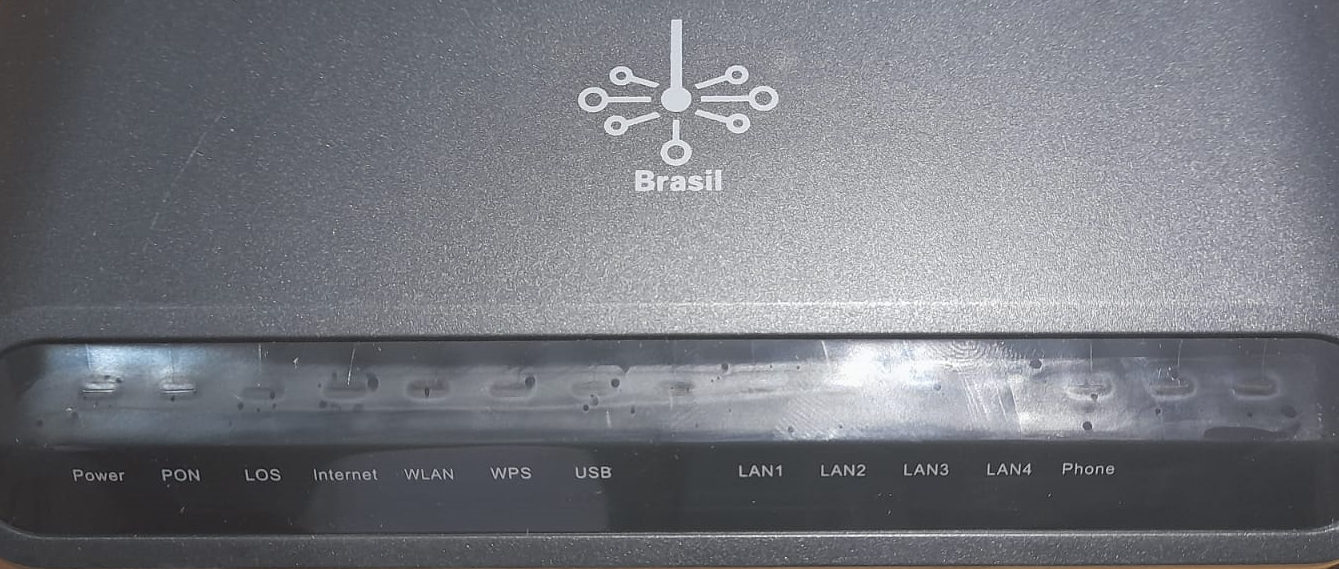

• "Power" O dispositivo está ligado.
• "PON" (LED verde) indicador de status O ONT foi ativado

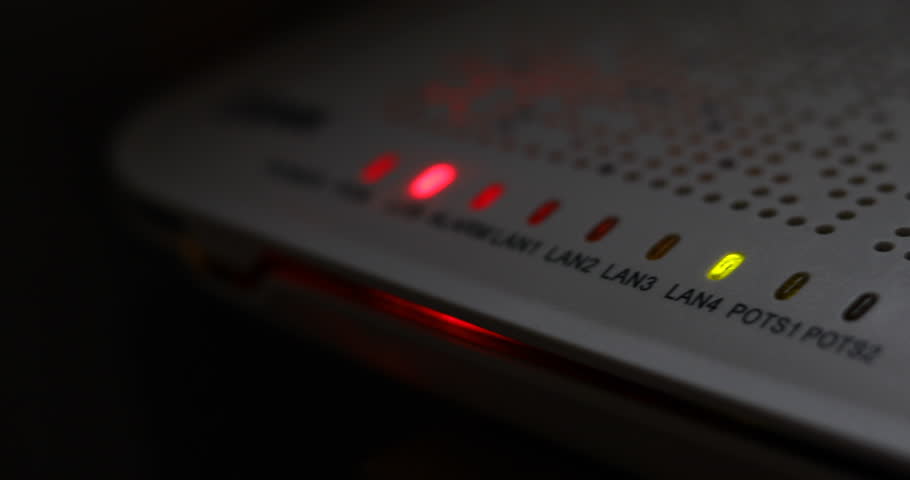

• "LOS" (Vermelha) piscando o aparelho nao recebeu sinal óptico. (Apagado) O dispositivo recebeu o sinal óptico sinal.
• "INTERNET" (Led Verde) Ligação com a banda larga rede conectado.
• "WLAN1,WLAN2" 2.4G/5G LED indicador de status do sinal sem fio.
• "WPS" O WPS está ativado e o Wi-Fi terminal foi conectado ao ONT.
• "USB" LED indicador USB Conectado
• "LAN1 to LAN4" A interface é conectada ao terminal do usuário
• "Phone" Porta telefônica LED indicador de status Conectado

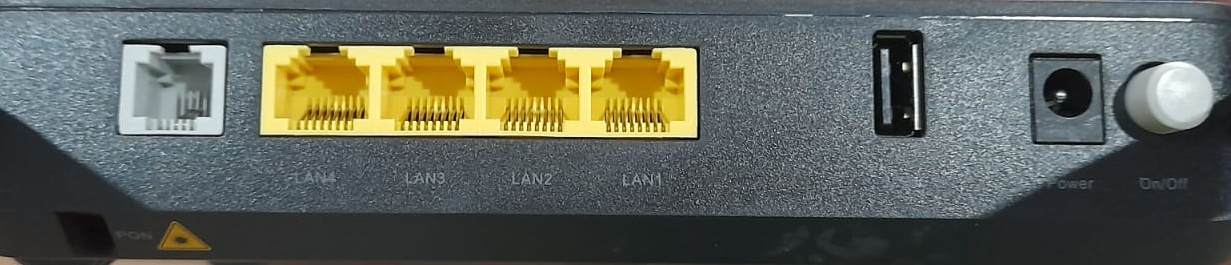

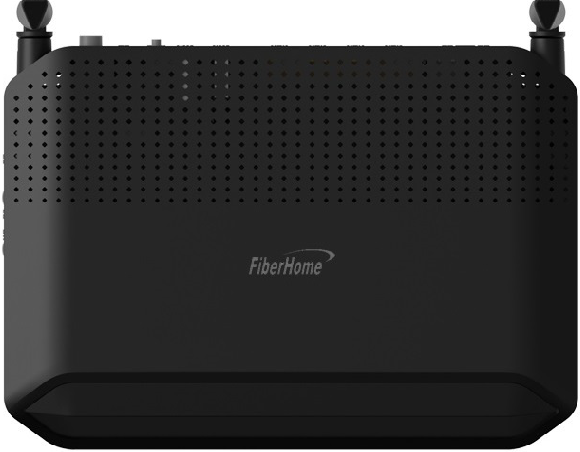

Interfaces e Botões no HG6143D

• "Telefone" Conecta ao telefone do assinante.
• "LAN1 / LAN4" Conexão de Rede
• "USB" Conecta ao dispositivo de armazenamento de interface USB.
• "Power" Interface de energia
• "On/Off" Interruptor de energia

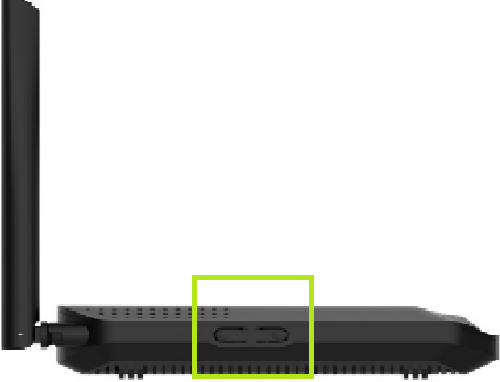

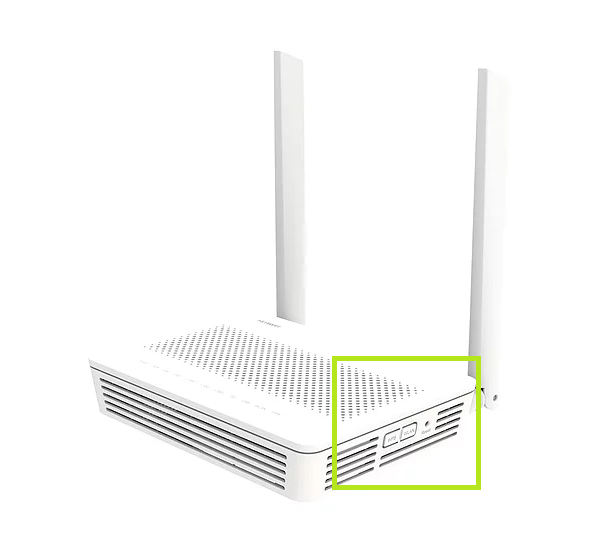

• "WLAN" Botão de função WLAN Ativa/desativa a função WLAN.
• "WPS" Botão de função WPS Ativa/desativa a criptografia de dados WLAN.

• "PON" Interface de fibra Conecta com a fibra óptica para acesso uplink.

ONT G-140W-H

Com Wi-Fi AC1200, troughput de 750Mbps, potência de 1W em 5Ghz e com 500mW em 2,4Ghz.
Possui MIMO 2×2, 2 portas FXS e 4 portas giga. É um modelo recomendado para planos de até 700Mb e áreas de cobertura de até 60m².

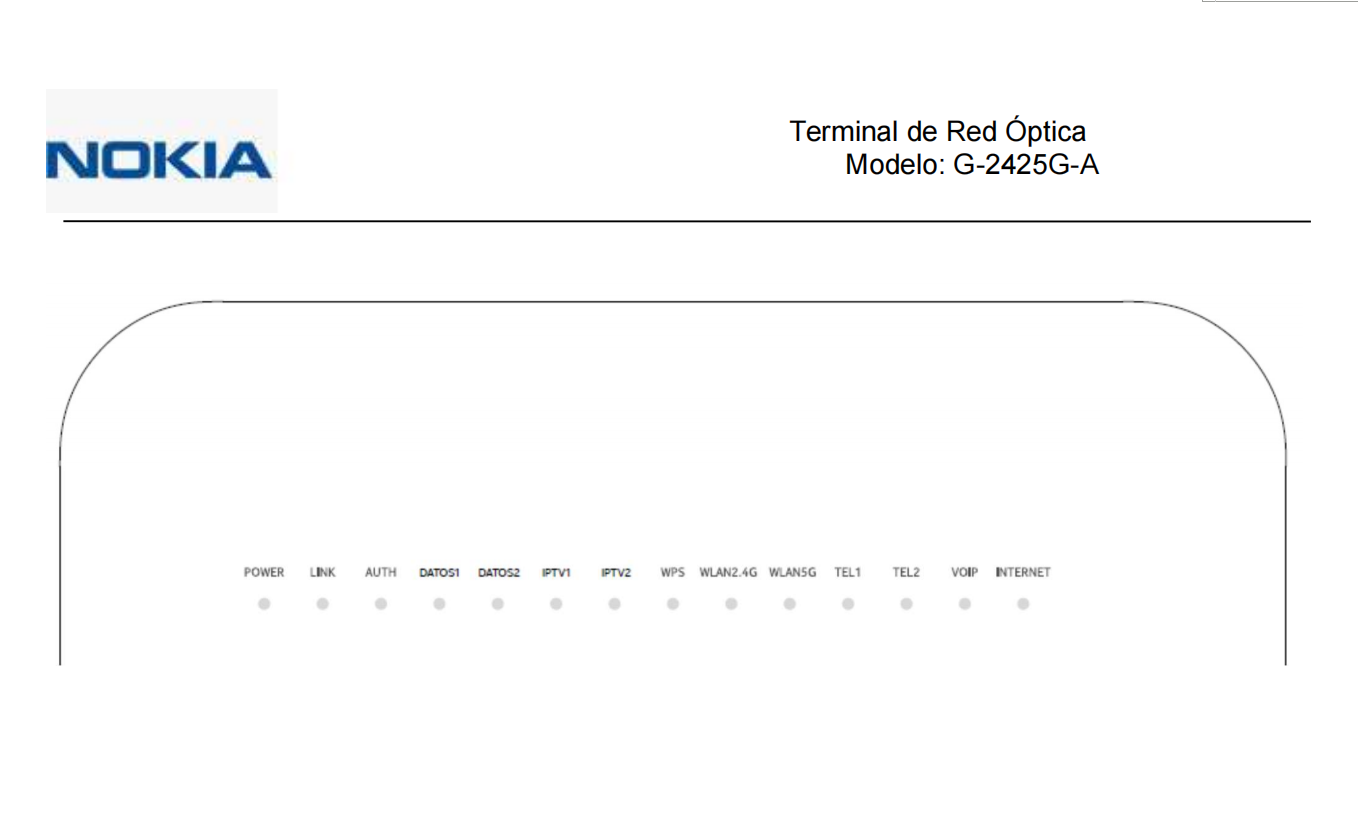

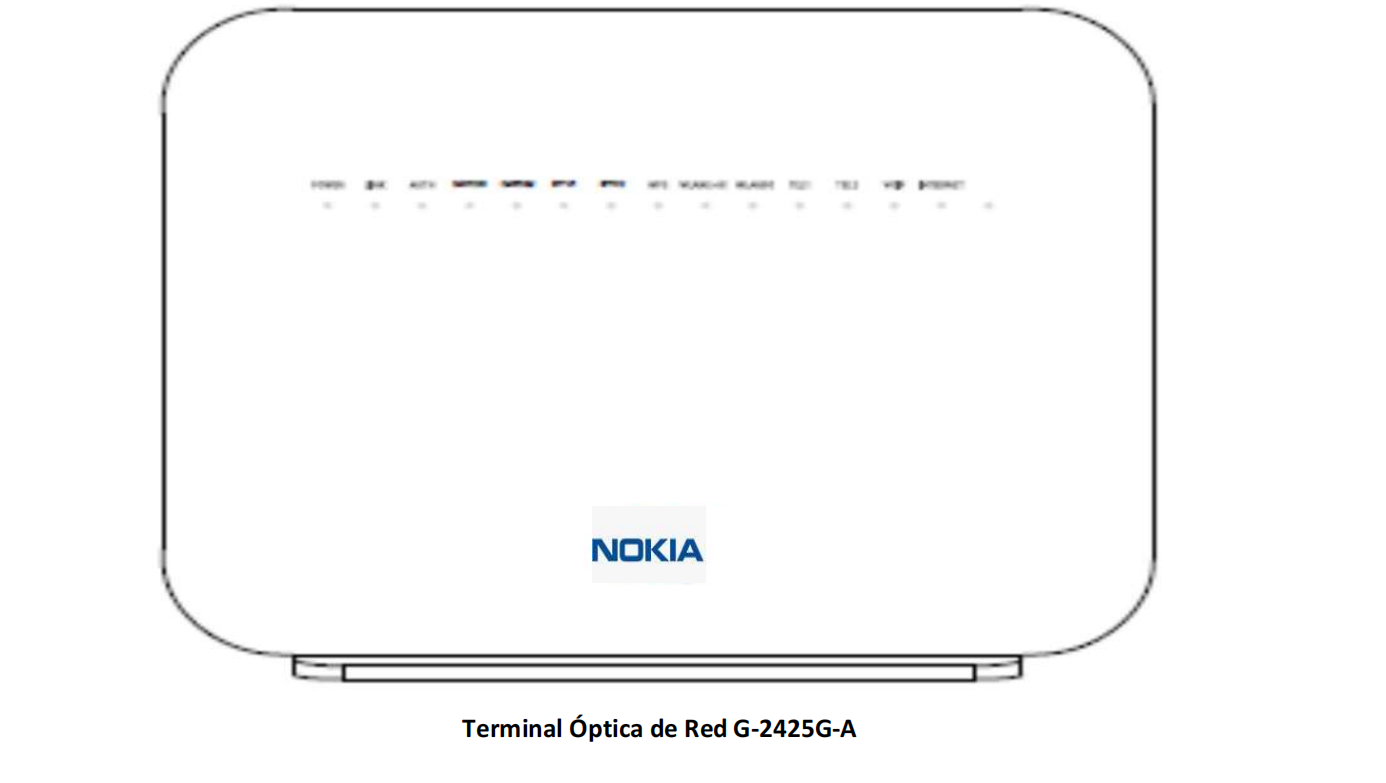

Indicadores ONT G-140W-H

• O led “POWER” que indica se a unidade está ligada.
• o led “LINK” que indica se há conexão com a OLT.
• O led “AUTH” que indica se o ONT passou corretamente na faixa e está autorizado
• Ethernet
• 4 leds “DATOS1, DATOS2, IPTV1, IPTV2” eles acenderão se houver um dispositivo conectado a eles no nível de porta FXS correspondente.
• Led “WPS” que acende quando a segurança WPS é ativada na interface WiFi
• Led “WLAN 2.4G” que acende se a interface WiFi 2.4G estiver ativada.
• Led “WLAN 5G” que acende se a interface 5G WiFi estiver ativada.
• 2 leds “TEL1 e TEL2” que acendem ao atender ou tocar um telefone analógico.
• Led “VOIP” que acende quando o ONT é registrado no proxy correspondente.
• Led “INTERNET” que acendem se a conexão WAN da Internet estiver ativa.

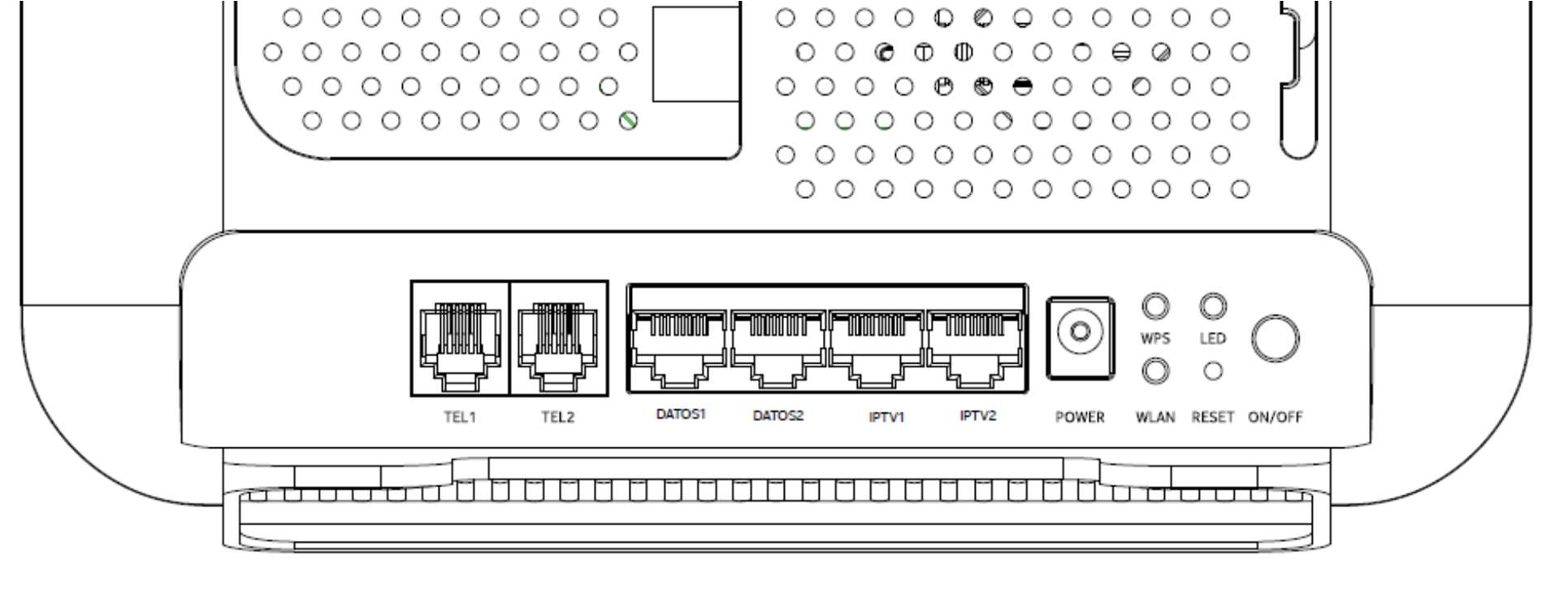

A imagem a cima mostra o layout da porta na parte traseira de cada ONT.
Fisicamente tem as seguintes portas:

• Quatro portas Ethernet 10/100/1000 Base-T para acesso à Internet de alta velocidade, bem como Serviços de IPTV/VoD. As duas primeiras portas reservadas para serviço de dados (DATA1, DATA2) e portas 3 e 4 para IPTV (IPTV1 e IPTV2)
• Duas portas POTS (VoIP) para serviços de voz (TEL1 – TEL2)
• Integrado Wireless 802.11b/g/n (2.4Ghz) e 802.11ac (5Ghz) no ONT G-2425G-A.

Interfaces: 4GE + 1POTS + 1USB
Wi-Fi: 2.4Ghz, 5Ghz (dual-band)
Interface Óptica: SC/APC, Classe B+
PPPoE/DHCP: Suportado
Ganho da Antena: 5dBi
Multicast: IGMP v2/v3 proxy/snooping

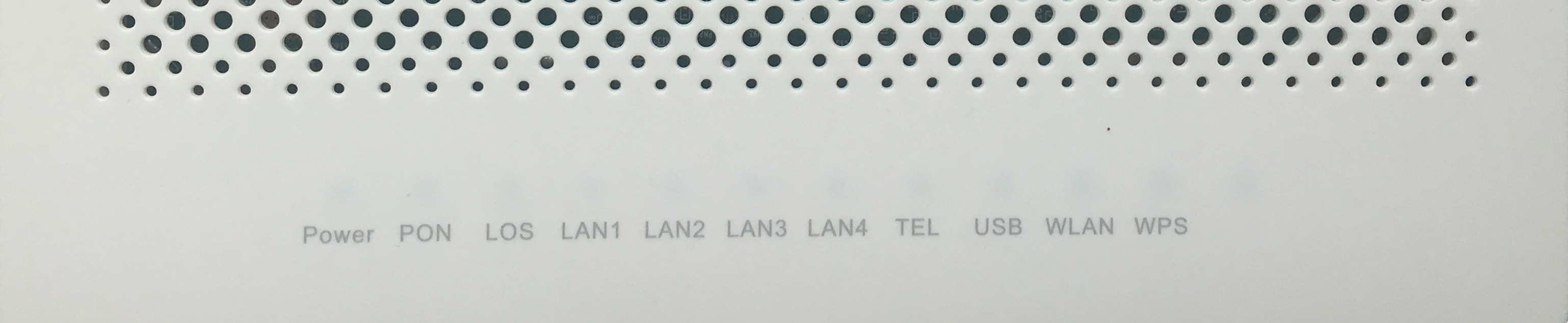

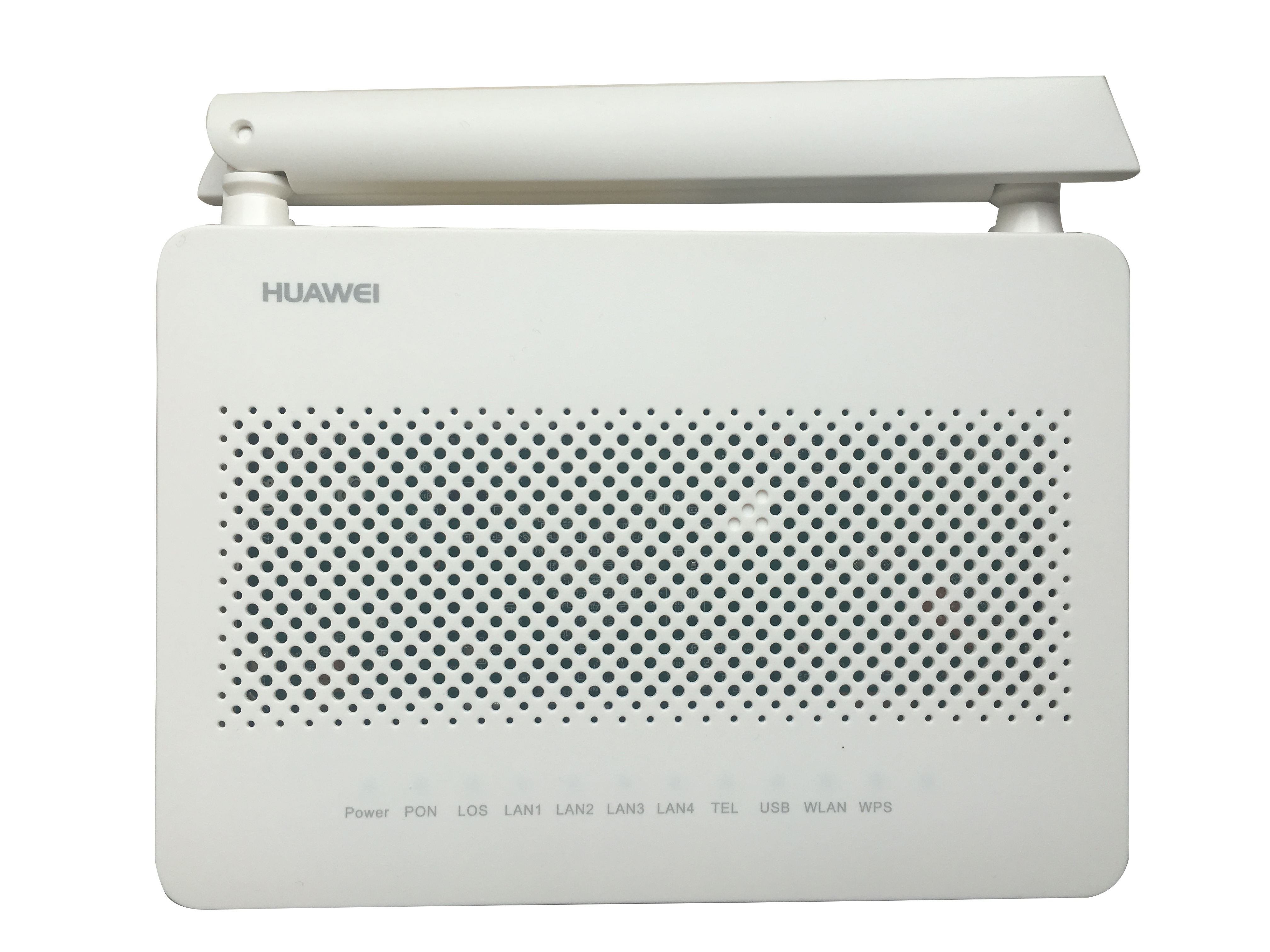

Indicadores:
Power / PON / LOS / LAN1 A LAN4 / TEL / USB / WLAN / WPS

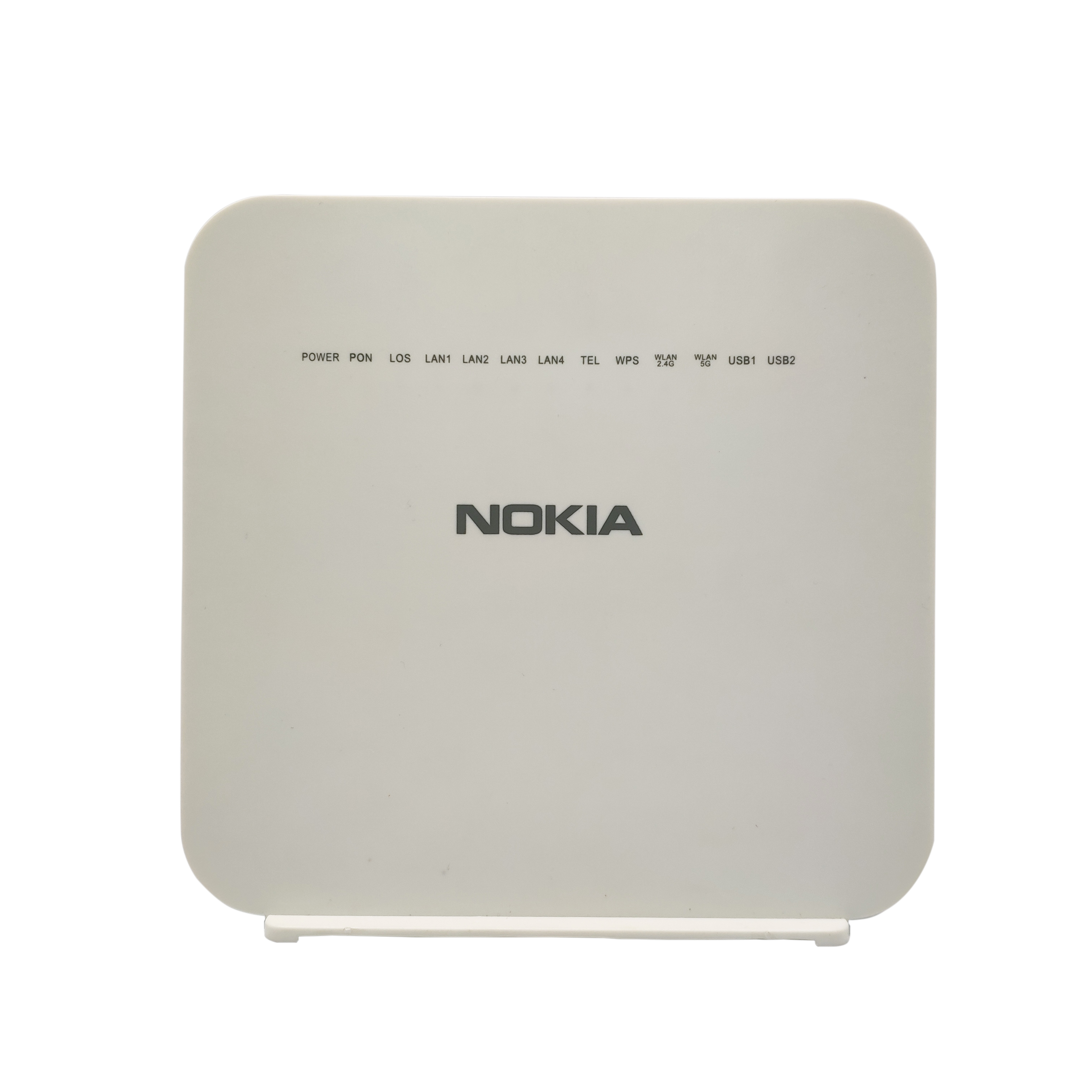

• "Power" O dispositivo está ligado.
• "PON" (LED verde) indicador de status O ONT foi ativado
• "LOS" (Vermelha) piscando o aparelho nao recebeu sinal óptico. (Apagado) O dispositivo recebeu o sinal óptico sinal.
• "LAN1 to LAN4" A interface é conectada ao terminal do usuário
• "TEL" Porta telefônica LED indicador de conexão.
• "USB" LED indicador USB conectada
• "WLAN" 2.4G/5G LED indicador de status do sinal sem fio.
• "WPS" Status WPS LED indicador.

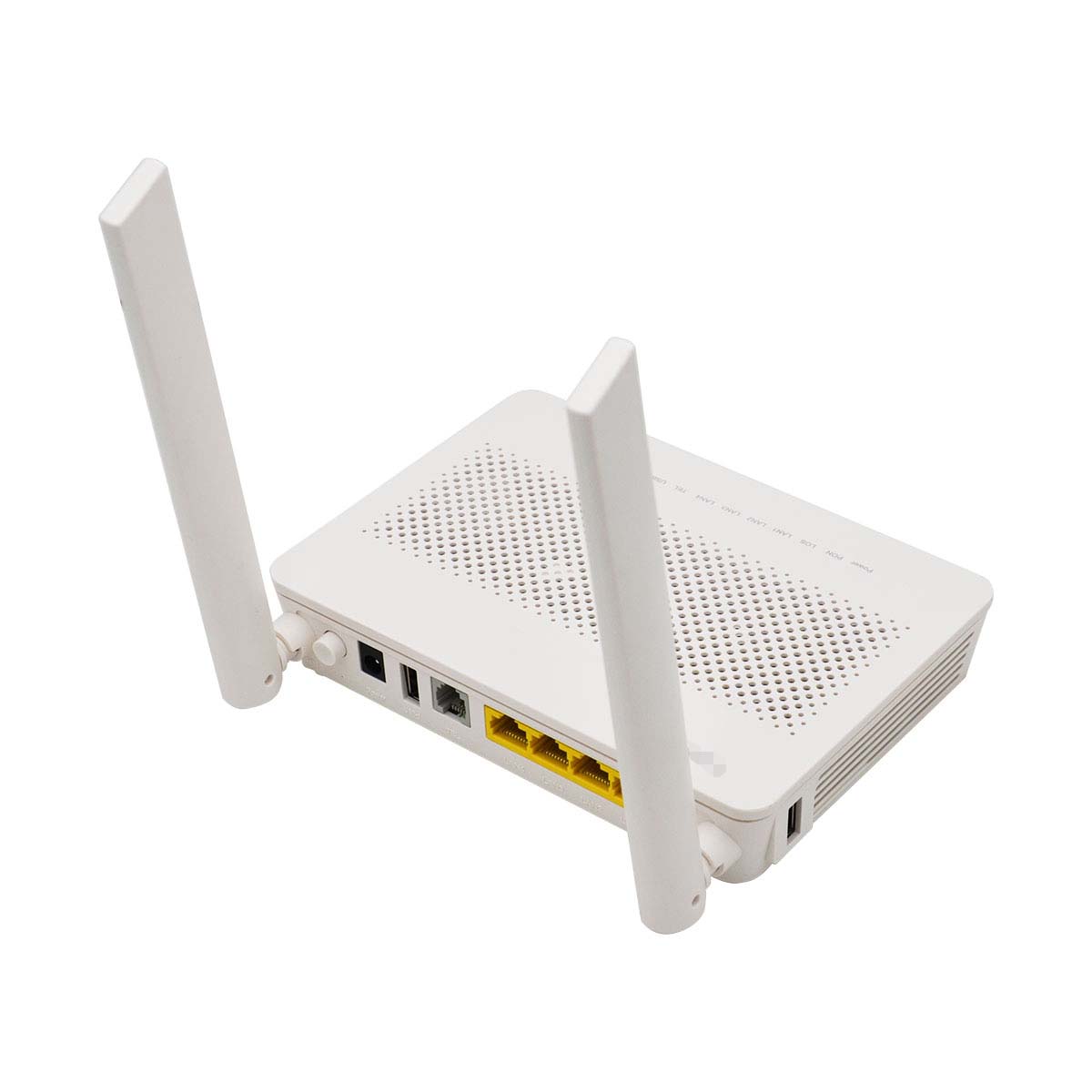

• "On/Off" Interruptor de energia
• "Power" Interface de energia
• "USB" Conecta ao dispositivo de armazenamento de interface USB.
• "Telefone" Conecta ao telefone do assinante.
• "LAN1 / LAN4" Conexão de Rede

• "WLAN" Botão de função WLAN Ativa/desativa a função WLAN.
• "WPS" Botão de função WPS Ativa/desativa a criptografia de dados WLAN.

Interface Óptica: SC/APC, Classe B+
